Switch de Transferencia Automática Evans ATS100A4P-M | 100 A, 4 Polos

Evans ATS100A4P-M: interruptor de transferencia automática de 100 A

El Evans ATS100A4P-M es el interruptor que une tu instalación con dos fuentes de energía, la red (CFE) y tu planta de luz, y la pasa de una a otra sin que tengas que mover cables a mano. Es de 100 A y 4 polos, motorizado, de cuchillas y doble tiro, con operación automática o manual, y viene en un gabinete metálico IP 65 (NEMA 3). Tiene 1 año de garantía.

Para qué sirve un switch de transferencia

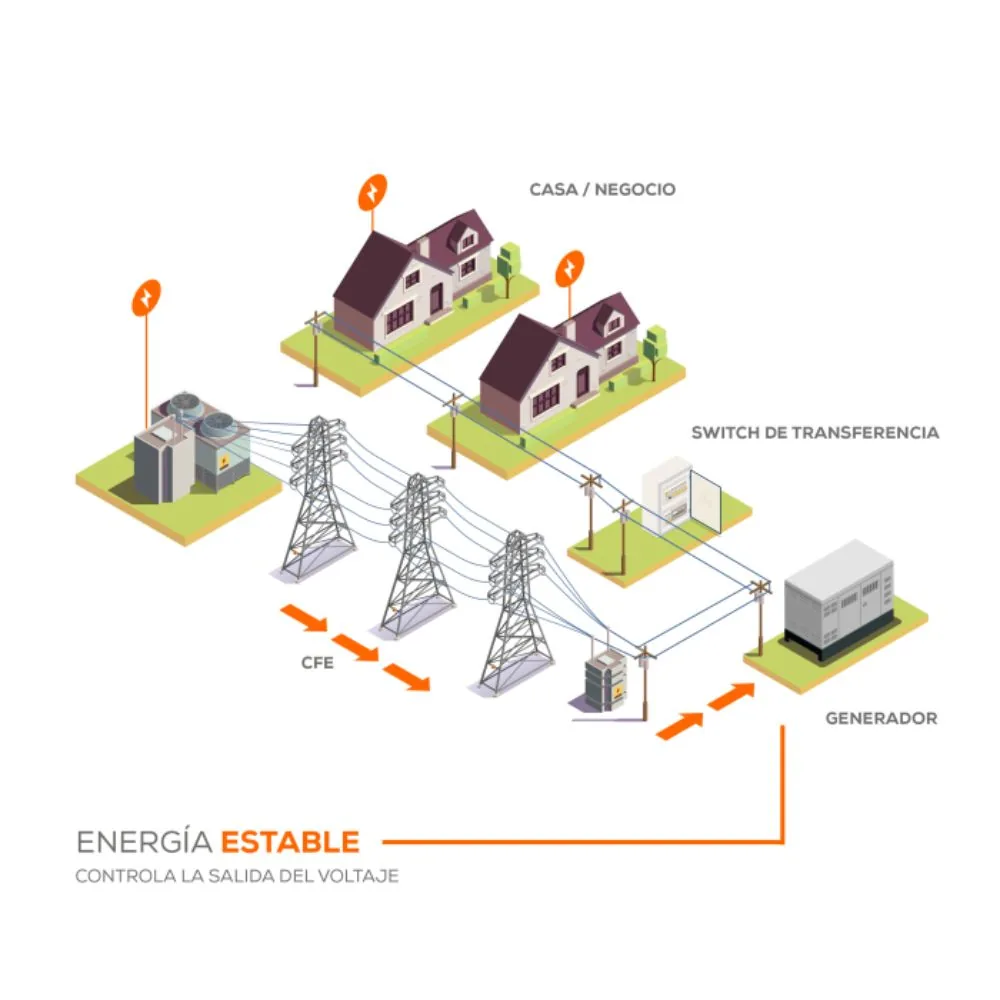

Para que una planta de luz respalde tu casa o negocio, entre la red, el generador y tu instalación va un interruptor de transferencia. El ATS100A4P-M es de doble tiro: tu instalación queda conectada a la red o al generador, una u otra, nunca a las dos a la vez. Así la corriente del generador no regresa hacia la red.

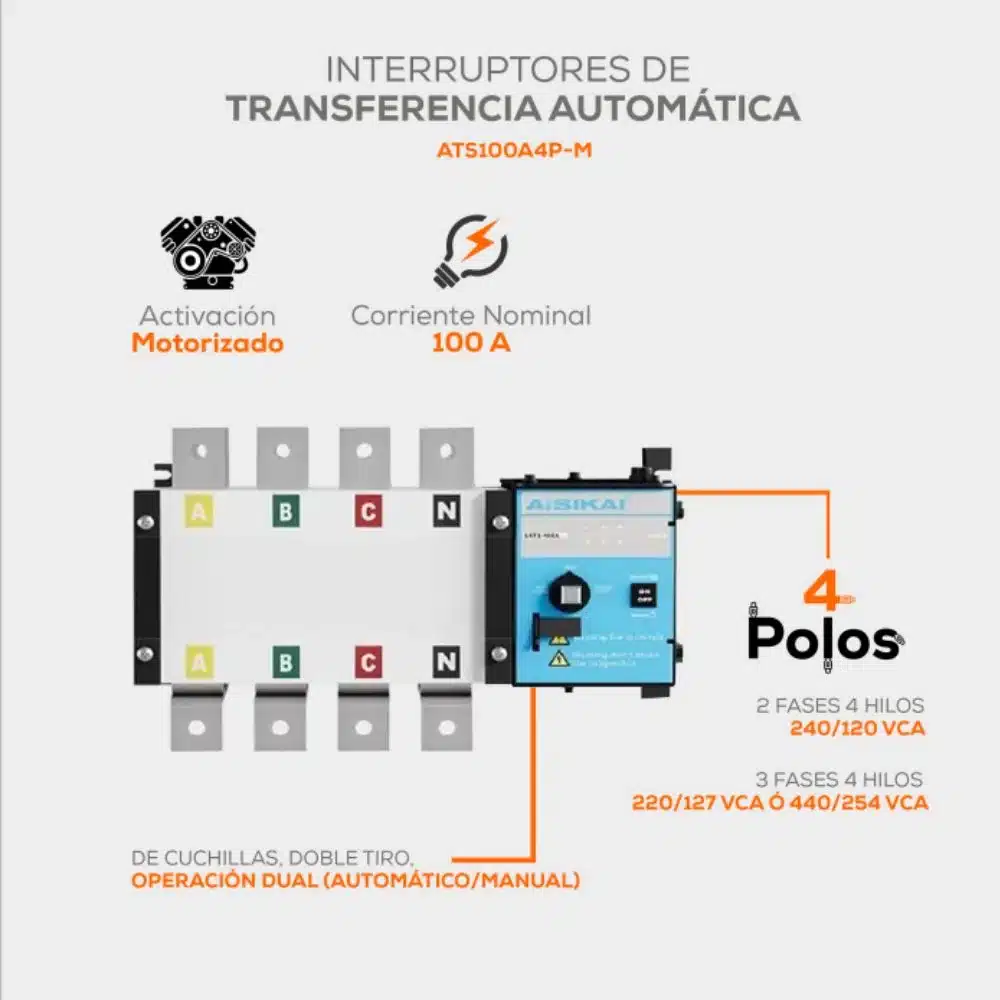

Su operación es dual: trabaja en automático y también se puede operar a mano. El cambio lo hace un motor, y en la foto de la infografía se ven sus cuatro polos marcados A, B, C y N: las tres fases y el neutro.

Sus datos, explicados: 100 A, 4 polos y 10 kA

• 100 A: la corriente nominal, para la que está diseñado el interruptor.
• 4 polos: en un sistema de 3 fases 4 hilos cambia las tres fases y el neutro.
• 10 kA de corriente de corto tiempo: la corriente de falla que aguanta durante un tiempo corto.
• 3,000 y 8,000 ciclos: su vida útil, en ciclos de operación eléctrica y de operación mecánica.

El ATS100A4P-M tiene además dos contactos auxiliares normalmente abiertos, uno en cada posición, de 1 A a 250 V. Su voltaje de operación es de 220 V, con una corriente de operación de 2 A, y su ciclo de operación es de 15 s.

Con qué sistemas y generadores trabaja

El ATS100A4P-M trabaja en sistemas de 3 fases 4 hilos de 220/127 V o 440/254 V y en 2 fases 3 hilos de 240/120 V, a 60 Hz. De fábrica viene configurado para 3 fases 4 hilos a 220 V, con 4 clemas para medir el voltaje de la red (tres fases y neutro) y 2 clemas para el pulso de transferencia (red y generador) de la línea 3. Si tu instalación es de 440/254 V o de 2 fases, confirma la configuración con tu asesor antes de instalarlo.

Su aplicación es con generadores de hasta 34.3 kVA a 220 V o de hasta 68.5 kVA a 440 V. Para un sistema de 2 fases 3 hilos de 240/120 V, confirma con tu asesor el tamaño de generador que le corresponde.

Gabinete metálico, peso e instalación

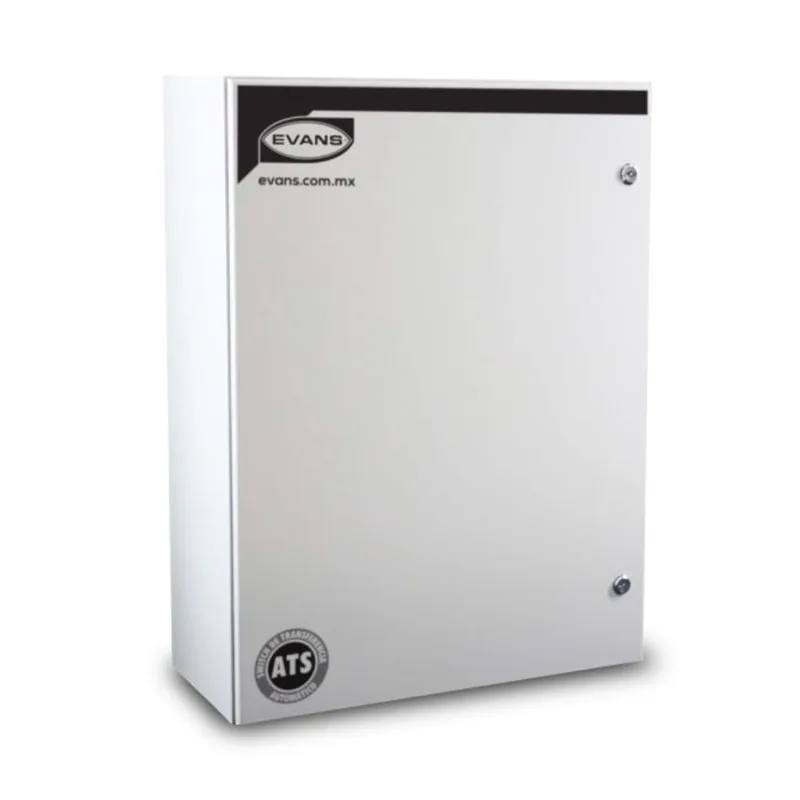

El ATS100A4P-M viene totalmente equipado en un gabinete metálico con grado de protección IP 65 (NEMA 3), y su peso neto es de 25 kg. Antes de preparar el lugar donde va, confirma las medidas del gabinete con tu asesor. La instalación de un interruptor de transferencia la debe hacer un electricista calificado.

Lo que lo define

• Interruptor de transferencia automática de 100 A y 4 polos
• Motorizado, de cuchillas y doble tiro, con operación automática o manual
• 3 fases 4 hilos de 220/127 V o 440/254 V, y 2 fases 3 hilos de 240/120 V
• Para generadores de hasta 34.3 kVA a 220 V o 68.5 kVA a 440 V
• Gabinete metálico IP 65 (NEMA 3)
• 1 año de garantía

Especificaciones técnicas

Preguntas frecuentes

¿Para qué sirve un interruptor de transferencia automática?
Para pasar tu instalación de la red al generador y de regreso sin mover cables a mano, y sin que la red y el generador queden conectados a la vez.

¿Con qué generador lo puedo usar?
Su aplicación es con generadores de hasta 34.3 kVA a 220 V o de hasta 68.5 kVA a 440 V. Para 2 fases 3 hilos de 240/120 V, confirma con tu asesor.

¿Arranca solo el generador?
No tenemos ese detalle para este modelo: confirma con tu asesor qué necesita tu generador para trabajar con el ATS100A4P-M.

¿Sirve para 440 V o para 2 fases?
Sí: trabaja en 3 fases 4 hilos de 440/254 V y en 2 fases 3 hilos de 240/120 V. De fábrica viene para 3 fases 4 hilos a 220 V, así que confirma la configuración con tu asesor.

¿Se puede operar a mano?
Sí: su operación es dual, automática o manual.

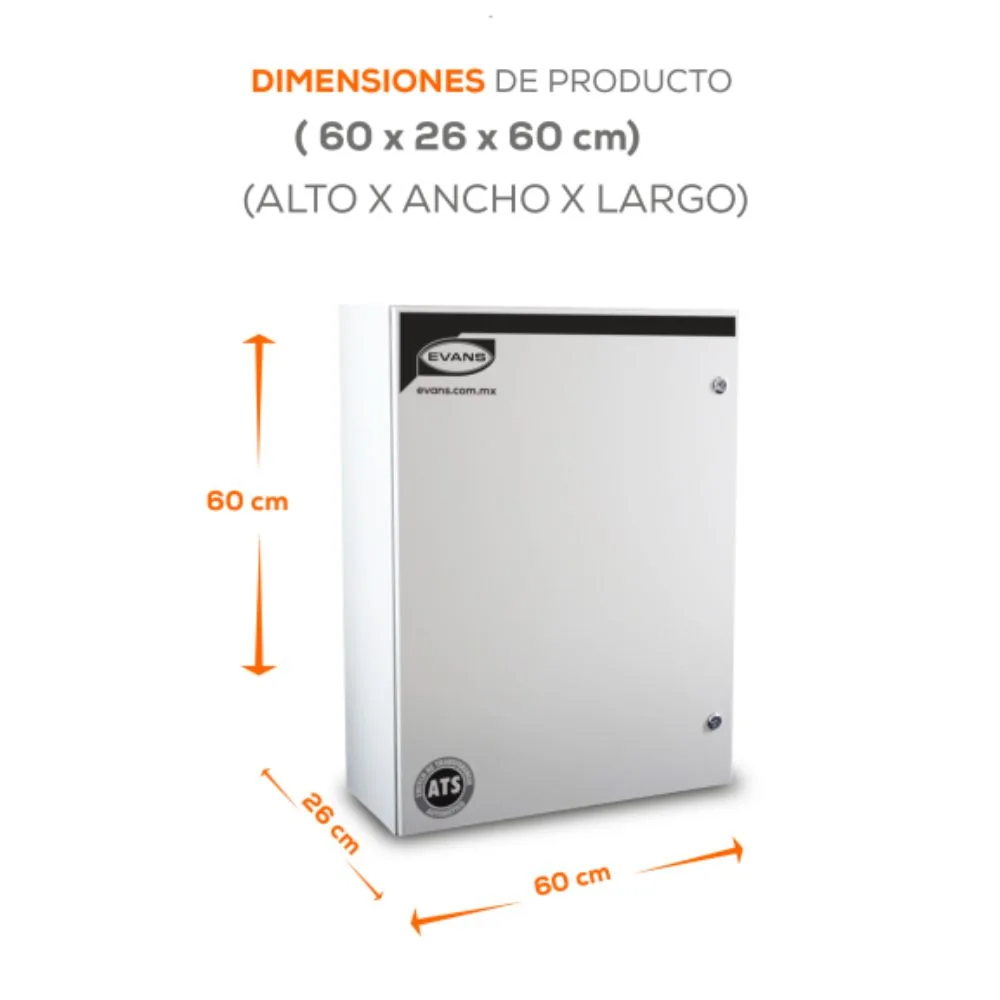

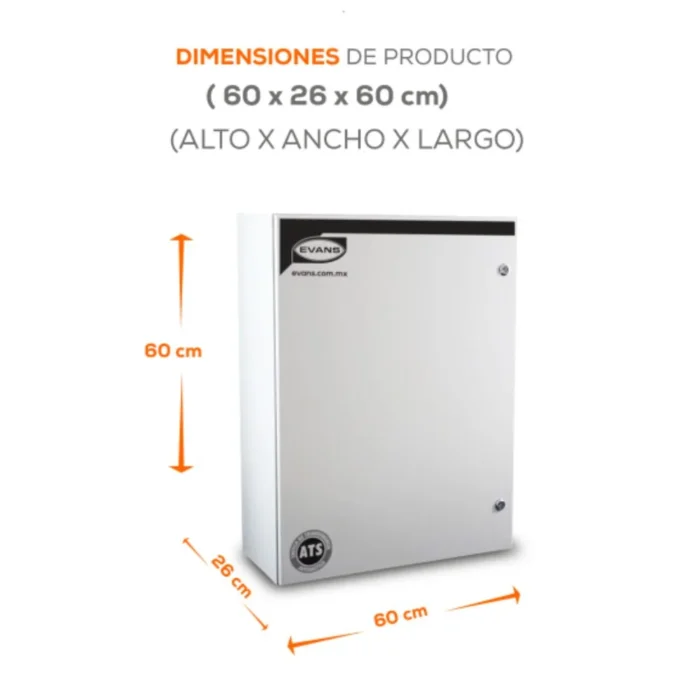

¿Cuánto mide y cuánto pesa?
Pesa 25 kg. Las medidas del gabinete confírmalas con tu asesor antes de preparar el lugar de instalación.

¿Quién lo instala?
Un electricista calificado, porque se conecta a la red y al generador. Confirma con tu asesor lo que necesitas para la instalación.

¿Qué garantía tiene?
1 año de garantía.

Mira también los tableros de transferencia automática, las plantas de luz Evans y el resto de los equipos Evans.
