Switch de Transferencia Automática Evans ATS630A4P-G12 | 630 A, 12 VCD

Evans ATS630A4P-G12: interruptor de transferencia automática de 630 A con control de motor

El Evans ATS630A4P-G12 conecta tu instalación a dos fuentes de energía, la red (CFE) y una planta de luz, y pasa la carga de una a otra sin cambiar cables a mano. Además trae control de motor para un generador con batería de 12 VCD, un panel de control digital programable integrado y un cargador de baterías de 12 VCD y 3 A. Es de 630 A y 4 polos, de cuchillas y doble tiro, con operación automática o manual, en un gabinete metálico totalmente equipado y con 1 año de garantía.

Cómo trabaja

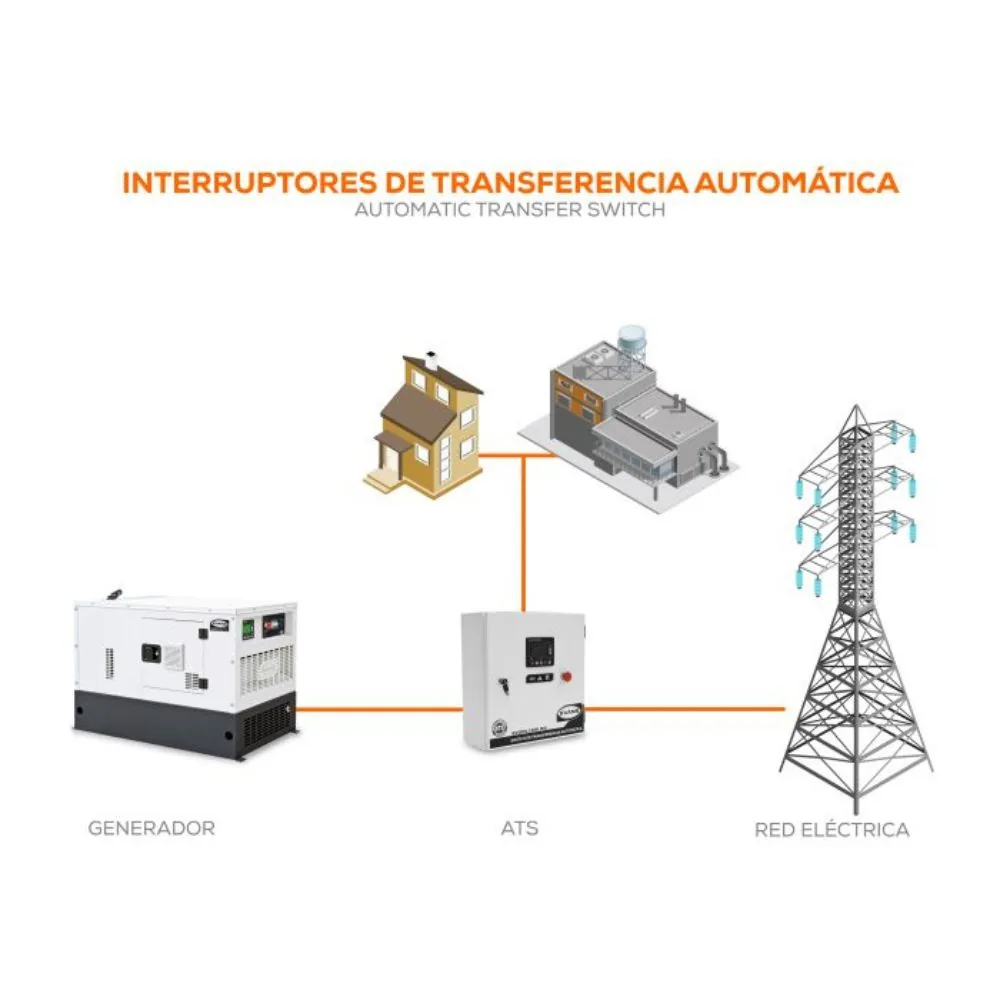

Entre la red, el generador y tu instalación va un interruptor que decide de dónde llega la energía. El ATS630A4P-G12 es de doble tiro: la instalación queda en la red o en el generador, nunca en las dos a la vez, y así la corriente del generador no regresa hacia la red. Trabaja en automático y también se puede operar a mano.

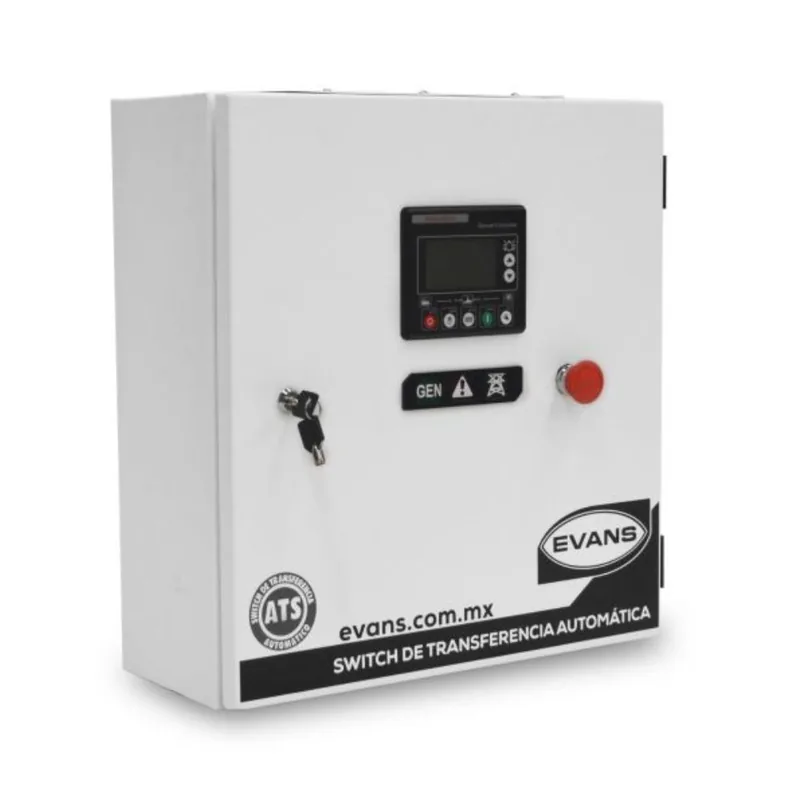

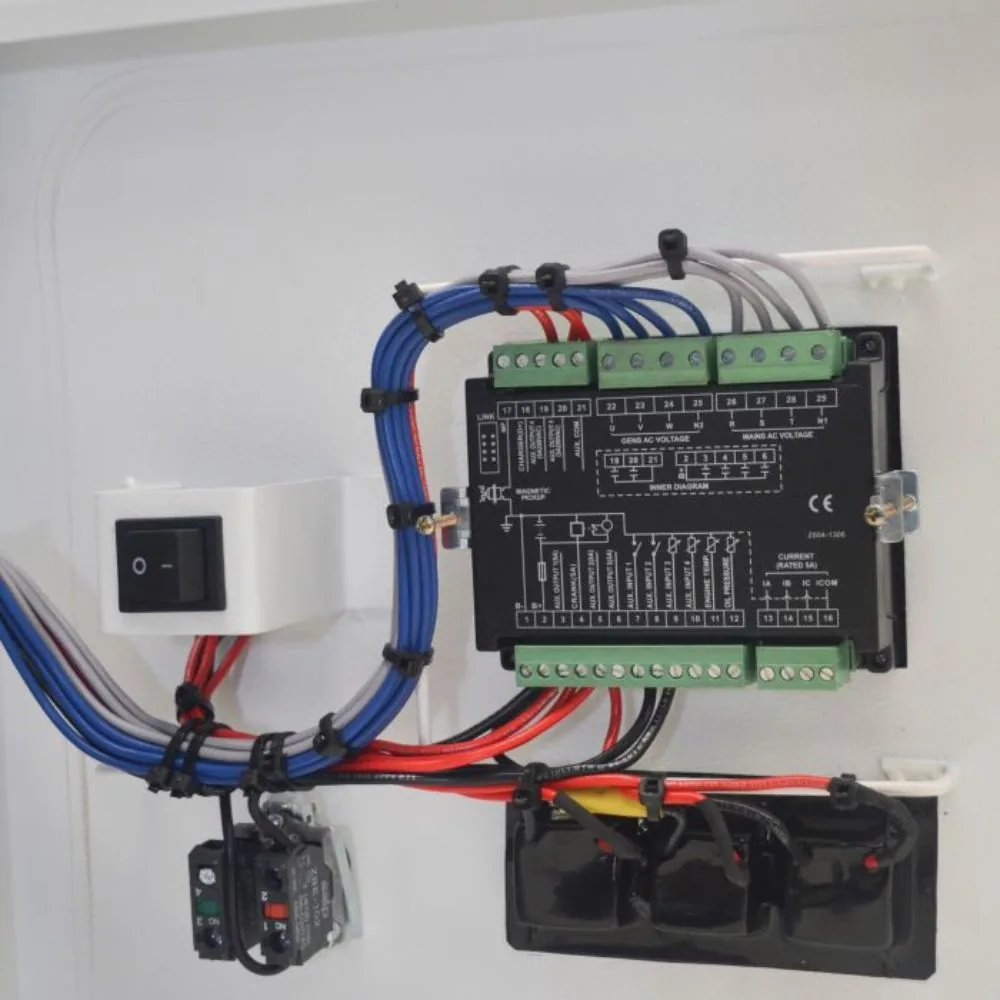

Lo que suma es el manejo del generador. Su control de motor se conecta a la batería de 12 VCD del generador, tiene una salida para el motor de arranque y una salida de combustible, las dos con positivo de batería, y una entrada para el bulbo de aceite, que trabaja con señal a tierra. El panel de control es digital, programable e integrado: en la foto se ve en la puerta del gabinete, con pantalla y botones, y en la foto del interior se ve su cableado por detrás.

Sus datos: 630 A, 10 kA y control de motor de 12 VCD

• 630 A: la corriente nominal, para la que está diseñado.
• 10 kA de corriente de corto tiempo: la corriente de falla que aguanta durante un tiempo corto.
• 12 VCD: el voltaje de la batería del generador con la que trabaja su control de motor, y el de su cargador de baterías, que es de 3 A.
• 3,000 y 8,000 ciclos: su vida útil, en ciclos de operación eléctrica y de operación mecánica.

El ATS630A4P-G12 tiene cuatro contactos auxiliares normalmente abiertos de 1 A a 250 V, dos en cada posición. Su voltaje de operación es de 220 V, su corriente de operación es de 7 A y su ciclo de operación es de 15 s.

Sistemas de voltaje y generador

El ATS630A4P-G12 trabaja en 3 fases 4 hilos de 220/127 V o 440/254 V y en 2 fases 3 hilos de 240/120 V, a 60 Hz. Se prepara para tu instalación: al hacer el pedido hay que especificar el sistema de voltaje de fuerza y las RPM del motor del generador, así que confírmalos con tu asesor.

Su capacidad para uso con generador es de 192 kVA en 3 fases 220/127 V, 384 kVA en 3 fases 440/254 V y 120 kVA en 2 fases 240/120 V. Sirve para residencias, comercios, restaurantes, oficinas y clínicas.

Frente al ATS160A4P-G12

En la misma línea está el ATS160A4P-G12, con el mismo gabinete, el mismo tipo de panel y la misma batería de 12 VCD. Así se comparan:

La diferencia está en la corriente y en el tamaño de generador que admiten. Si tu instalación pide 630 A, el que corresponde es el ATS630A4P-G12; si te alcanza con 160 A, está el ATS160A4P-G12. Y si el motor de tu generador trabaja con batería de 24 VCD, revisa el ATS250A4P-G24, de 250 A.

Gabinete, medidas y peso

El ATS630A4P-G12 viene totalmente equipado en un gabinete metálico, con el panel de control en la puerta. Mide 100 x 80 x 30 cm (alto x ancho x largo) y su peso neto es de 35 kg. La instalación de un interruptor de transferencia, y su conexión con el motor del generador, la debe hacer un electricista calificado.

Lo que lo define

• Interruptor de transferencia automática de 630 A con control de motor, de 4 polos
• Control de motor y cargador de baterías de 12 VCD
• Panel de control digital programable integrado
• De cuchillas y doble tiro, con operación automática o manual
• 3 fases 4 hilos de 220/127 V o 440/254 V, y 2 fases 3 hilos de 240/120 V
• Gabinete metálico de 100 x 80 x 30 cm
• 1 año de garantía

Especificaciones técnicas

Preguntas frecuentes

¿Arranca solo el generador?
Para eso trae su control de motor: una salida para el motor de arranque y una salida de combustible, con positivo de batería, y una entrada para el bulbo de aceite, con señal a tierra. Trabaja con la batería de 12 VCD del generador. Antes de instalarlo, confirma con tu asesor que tu generador sea compatible.

¿Con qué generador lo puedo usar?
El ATS630A4P-G12 tiene una capacidad para uso con generador de 192 kVA en 3 fases 220/127 V, 384 kVA en 3 fases 440/254 V y 120 kVA en 2 fases 240/120 V, con un motor que use batería de 12 VCD y acepte las señales de su control de motor. Confirma con tu asesor que tu generador sea compatible.

¿Qué hay que indicar al pedirlo?
El sistema de voltaje de fuerza de tu instalación y las RPM del motor de tu generador. Confírmalos con tu asesor al hacer el pedido.

¿En qué se distingue del ATS160A4P-G12?
Los dos tienen el mismo gabinete, el mismo tipo de panel y trabajan con batería de 12 VCD. El ATS630A4P-G12 es de 630 A y el ATS160A4P-G12, de 160 A, así que cada uno admite un generador de distinto tamaño.

¿Sirve para 440 V o para 2 fases?
Sí: trabaja en 3 fases 4 hilos de 440/254 V y en 2 fases 3 hilos de 240/120 V. El sistema se especifica al hacer el pedido, así que confírmalo con tu asesor.

¿Se puede operar a mano?
Sí: su operación es dual, automática o manual.

¿Cuánto mide y cuánto pesa?
El gabinete mide 100 x 80 x 30 cm (alto x ancho x largo) y el equipo pesa 35 kg.

¿Quién lo instala?
Un electricista calificado, porque se conecta a la red, al generador y al motor del generador. Confirma con tu asesor lo que necesitas para la instalación.

¿Qué garantía tiene?
1 año de garantía.

Mira también los tableros de transferencia automática, las plantas de luz Evans y el resto de los equipos Evans.
