Evans ATS160A4P-G12: interruptor de transferencia de 160 A con control de motor

El Evans ATS160A4P-G12 conecta tu instalación a dos fuentes de energía, la red (CFE) y una planta de luz, y pasa la carga de una a otra sin cambiar cables a mano. Además trae control de motor para un generador con batería de 12 VCD, un panel de control digital programable integrado y un cargador de baterías de 12 VCD y 3 A. Es de 160 A y 4 polos, de cuchillas y doble tiro, con operación automática o manual, en un gabinete metálico totalmente equipado y con 1 año de garantía.

Cómo trabaja

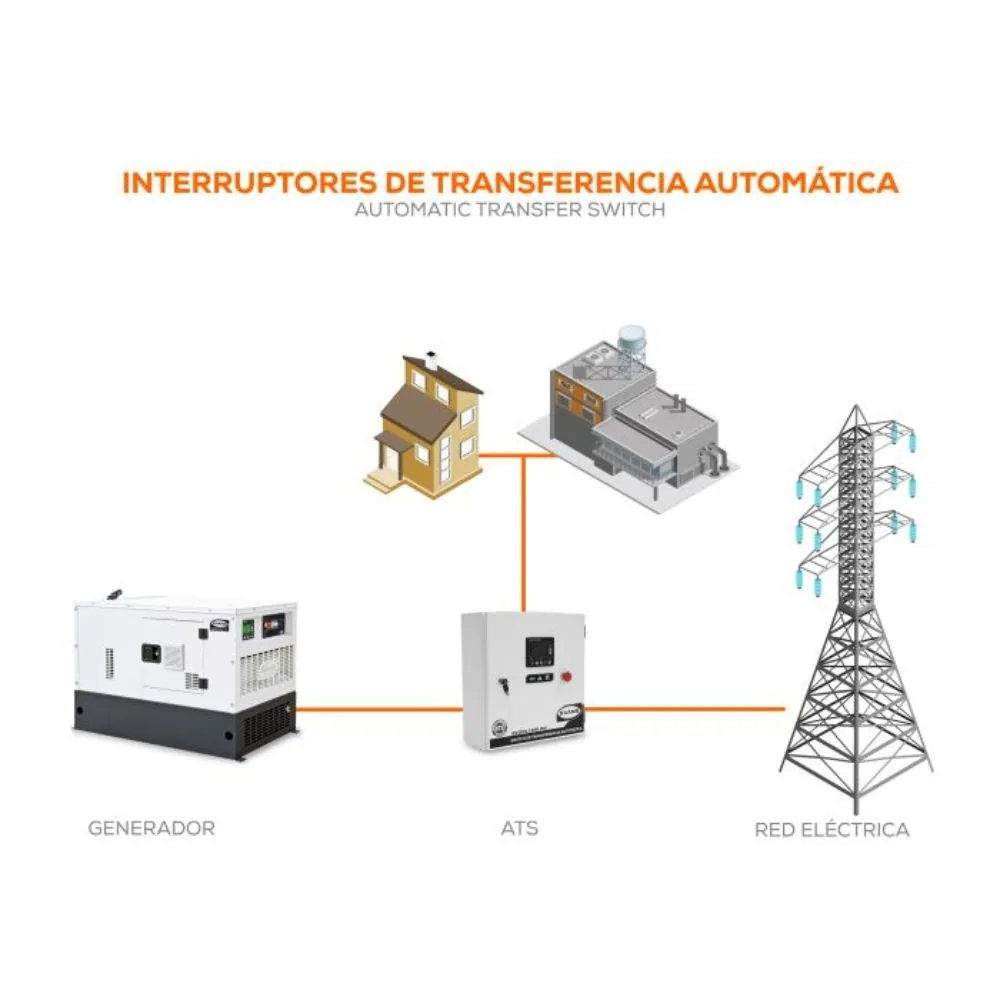

Entre la red, el generador y tu instalación va un interruptor que decide de dónde llega la energía. El ATS160A4P-G12 es de doble tiro: la instalación queda en la red o en el generador, nunca en las dos a la vez, y así la corriente del generador no regresa hacia la red. Trabaja en automático y también se puede operar a mano.

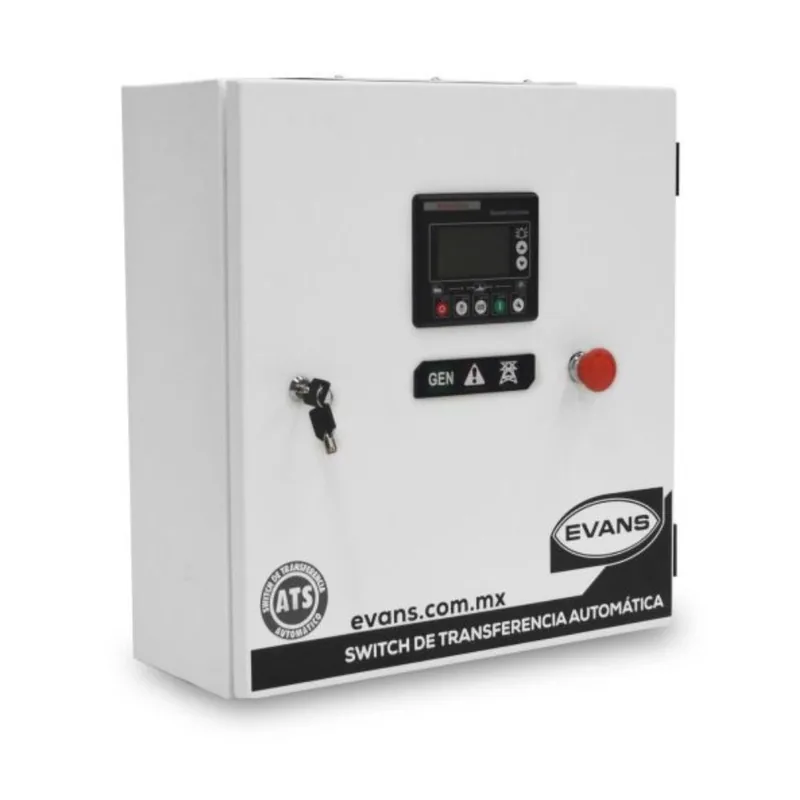

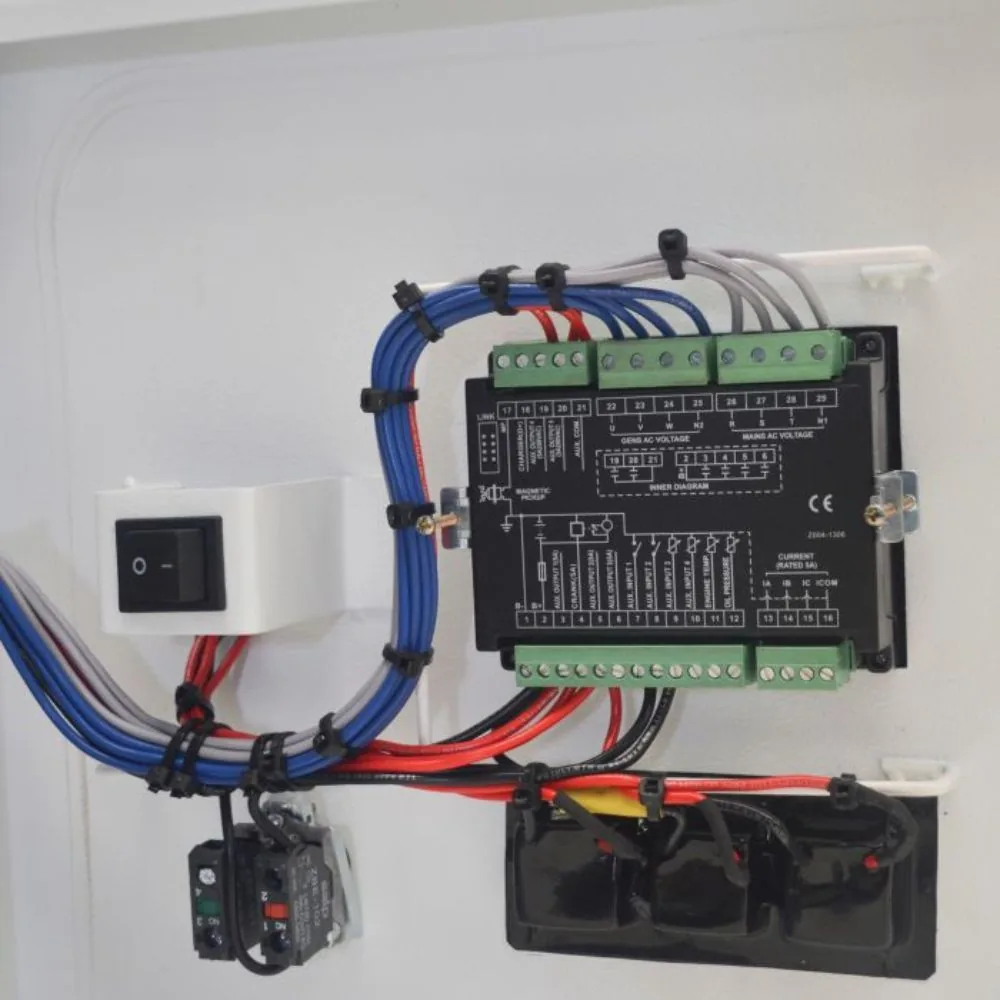

Lo que suma es el manejo del generador. Su control de motor se conecta a la batería de 12 VCD del generador, tiene una salida para el motor de arranque y una salida de combustible, las dos con positivo de batería, y una entrada para el bulbo de aceite, que trabaja con señal a tierra. El panel de control es digital, programable e integrado: en la foto se ve en la puerta del gabinete, con pantalla y botones, y en la foto del interior se ve su cableado por detrás.

Sus datos: 160 A, 10 kA y control de motor de 12 VCD

• 160 A: la corriente nominal, para la que está diseñado.
• 10 kA de corriente de corto tiempo: la corriente de falla que aguanta durante un tiempo corto.
• 12 VCD: el voltaje de la batería del generador con la que trabaja su control de motor, y el de su cargador de baterías, que es de 3 A.
• 3,000 y 8,000 ciclos: su vida útil, en ciclos de operación eléctrica y de operación mecánica.

El ATS160A4P-G12 tiene cuatro contactos auxiliares normalmente abiertos de 1 A a 250 V, dos en cada posición. Su voltaje de operación es de 220 V, su corriente de operación es de 7 A y su ciclo de operación es de 15 s.

Sistemas de voltaje y generador

El ATS160A4P-G12 trabaja en 3 fases 4 hilos de 220/127 V o 440/254 V y en 2 fases 3 hilos de 240/120 V, a 60 Hz. Se prepara para tu instalación: al hacer el pedido hay que especificar el sistema de voltaje de fuerza y las RPM del motor del generador, así que confírmalos con tu asesor.

Su capacidad para uso con generador es de 48 kVA en 3 fases 220/127 V, 96 kVA en 3 fases 440/254 V y 30 kVA en 2 fases 240/120 V. Sirve para residencias, comercios, restaurantes, oficinas y clínicas.

Frente al ATS160A4P-M y al ATS100A4P-G12

En la misma línea están el ATS160A4P-M, con el mismo interruptor de 160 A, y el ATS100A4P-G12, con el mismo control de motor y 100 A. Así se comparan:

Si tu instalación pide 160 A y quieres que el tablero también maneje el arranque y el combustible de un generador con batería de 12 VCD, el que corresponde es el ATS160A4P-G12. Si solo necesitas el interruptor de 160 A, está el ATS160A4P-M, y si te alcanza con 100 A, el ATS100A4P-G12.

Gabinete, medidas y peso

El ATS160A4P-G12 viene totalmente equipado en un gabinete metálico, con el panel de control en la puerta. Mide 100 x 80 x 30 cm (alto x ancho x largo) y su peso neto es de 35 kg. La instalación de un interruptor de transferencia, y su conexión con el motor del generador, la debe hacer un electricista calificado.

Lo que lo define

• Interruptor de transferencia de 160 A con control de motor, de 4 polos
• Control de motor y cargador de baterías de 12 VCD
• Panel de control digital programable integrado
• De cuchillas y doble tiro, con operación automática o manual
• 3 fases 4 hilos de 220/127 V o 440/254 V, y 2 fases 3 hilos de 240/120 V
• Gabinete metálico de 100 x 80 x 30 cm
• 1 año de garantía

Especificaciones técnicas

Preguntas frecuentes

¿Arranca solo el generador?
Para eso trae su control de motor: una salida para el motor de arranque y una salida de combustible, con positivo de batería, y una entrada para el bulbo de aceite, con señal a tierra. Trabaja con la batería de 12 VCD del generador. Antes de instalarlo, confirma con tu asesor que tu generador sea compatible.

¿Con qué generador lo puedo usar?
El ATS160A4P-G12 tiene una capacidad para uso con generador de 48 kVA en 3 fases 220/127 V, 96 kVA en 3 fases 440/254 V y 30 kVA en 2 fases 240/120 V, con un motor que use batería de 12 VCD y acepte las señales de su control de motor. Confirma con tu asesor que tu generador sea compatible.

¿Qué hay que indicar al pedirlo?
El sistema de voltaje de fuerza de tu instalación y las RPM del motor de tu generador. Confírmalos con tu asesor al hacer el pedido.

¿En qué se distingue del ATS160A4P-M?
Los dos son de 160 A y tienen el mismo tipo de interruptor. El ATS160A4P-G12 suma el panel de control digital programable, el control de motor y el cargador de baterías de 12 VCD; el ATS160A4P-M no trae panel de control.

¿Sirve para 440 V o para 2 fases?
Sí: trabaja en 3 fases 4 hilos de 440/254 V y en 2 fases 3 hilos de 240/120 V. El sistema se especifica al hacer el pedido, así que confírmalo con tu asesor.

¿Se puede operar a mano?
Sí: su operación es dual, automática o manual.

¿Cuánto mide y cuánto pesa?
El gabinete mide 100 x 80 x 30 cm (alto x ancho x largo) y el equipo pesa 35 kg.

¿Quién lo instala?
Un electricista calificado, porque se conecta a la red, al generador y al motor del generador. Confirma con tu asesor lo que necesitas para la instalación.

¿Qué garantía tiene?
1 año de garantía.
