Switch de Transferencia Automática Evans ATS160A4P-M | 160 A, 4 Polos

Evans ATS160A4P-M: interruptor de transferencia automática de 160 A

El Evans ATS160A4P-M conecta tu instalación a dos fuentes de energía, la red (CFE) y una planta de luz, y pasa la carga de una a otra sin cambiar cables a mano. Es la versión de 160 A de la línea: 4 polos, de cuchillas y doble tiro, con operación automática o manual, en un gabinete metálico IP 65 (NEMA 3) y con 1 año de garantía.

Cómo trabaja un interruptor de transferencia

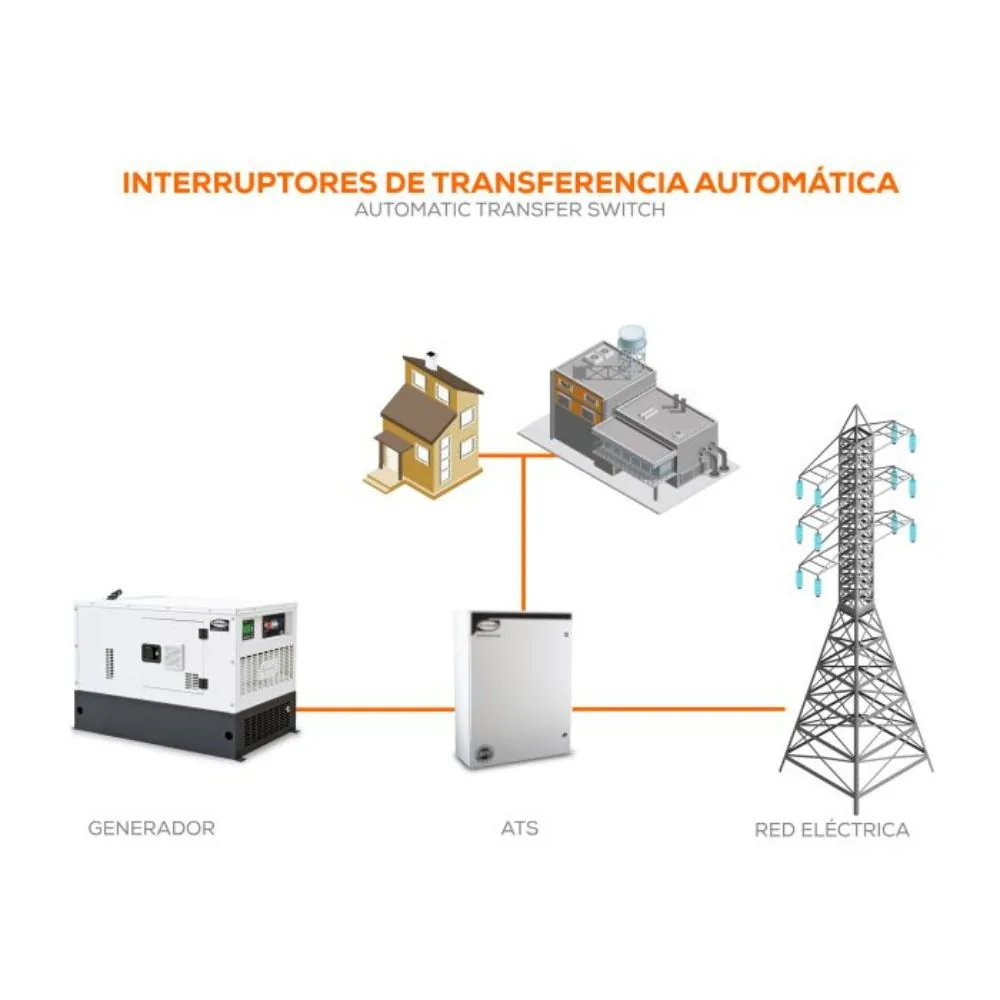

Entre la red, el generador y tu instalación va un interruptor que decide de dónde llega la energía. El ATS160A4P-M es de doble tiro: la instalación queda en la red o en el generador, nunca en las dos a la vez, y así la corriente del generador no regresa hacia la red.

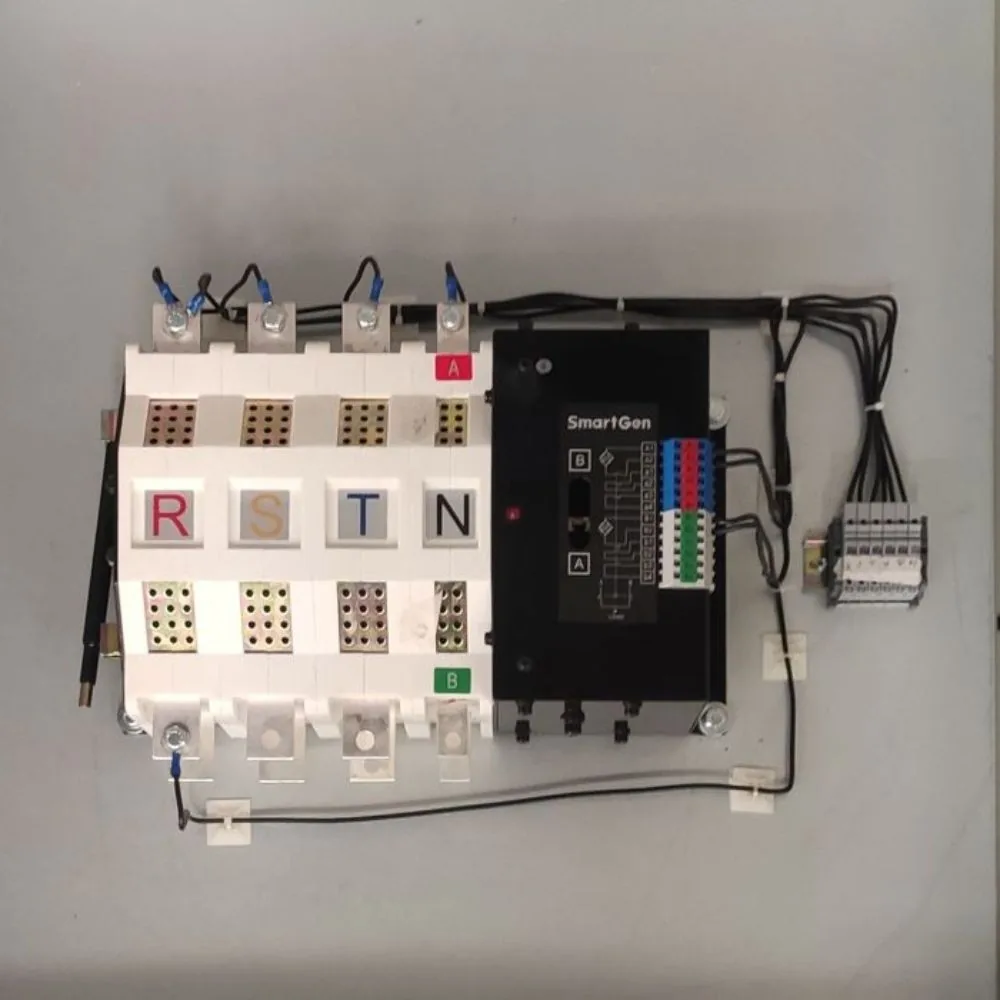

Trabaja en automático y también se puede operar a mano. En la foto del interruptor se ven sus cuatro polos, marcados R, S, T y N: las tres fases y el neutro.

Sus datos: 160 A, 10 kA y 4 contactos auxiliares

• 160 A: la corriente nominal, para la que está diseñado.
• 10 kA de corriente de corto tiempo: la corriente de falla que aguanta durante un tiempo corto.
• 4 contactos auxiliares normalmente abiertos: de 1 A a 250 V, dos en cada posición.
• 3,000 y 8,000 ciclos: su vida útil, en ciclos de operación eléctrica y de operación mecánica.

Su voltaje de operación es de 220 V, con un rango de 176 a 277 V, y su corriente de operación es de 7 A. El ciclo de operación del ATS160A4P-M es de 15 s.

Sistemas de voltaje y generadores

El ATS160A4P-M trabaja en 3 fases 4 hilos de 220/127 V o 440/254 V y en 2 fases 3 hilos de 240/120 V, a 60 Hz. De fábrica viene configurado para 3 fases 4 hilos a 220 V, con 4 clemas para medir el voltaje de la red (tres fases y neutro) y 2 clemas para el pulso de transferencia (red y generador) de la línea 3. Si tu instalación es de 440/254 V o de 2 fases, confirma la configuración con tu asesor antes de instalarlo.

Su aplicación es con generadores de hasta 54.8 kVA a 220 V o de hasta 109 kVA a 440 V. Para 2 fases 3 hilos de 240/120 V, confirma con tu asesor qué generador le corresponde.

Frente al ATS100A4P-M

En la misma línea está el ATS100A4P-M, de 100 A. Así se comparan:

Los dos son de 4 polos y de doble tiro, con gabinete IP 65 (NEMA 3), y trabajan en los mismos sistemas de voltaje. Si tu generador es de hasta 34.3 kVA a 220 V, te alcanza con el ATS100A4P-M; de ahí y hasta 54.8 kVA, el que corresponde es el ATS160A4P-M.

Gabinete, medidas y peso

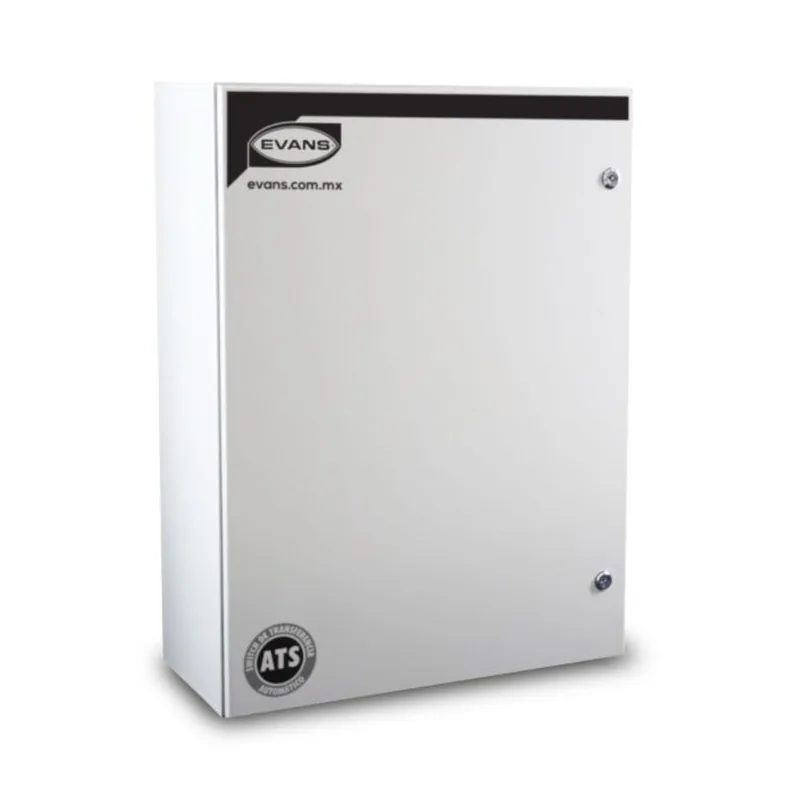

Viene totalmente equipado en un gabinete metálico con grado de protección IP 65 (NEMA 3). Mide 100 x 80 x 30 cm (alto x ancho x largo) y su peso neto es de 35 kg. La instalación de un interruptor de transferencia la debe hacer un electricista calificado.

Lo que lo define

• Interruptor de transferencia automática de 160 A y 4 polos
• De cuchillas y doble tiro, con operación automática o manual
• Para generadores de hasta 54.8 kVA a 220 V o 109 kVA a 440 V
• 3 fases 4 hilos de 220/127 V o 440/254 V, y 2 fases 3 hilos de 240/120 V
• Gabinete metálico IP 65 (NEMA 3) de 100 x 80 x 30 cm
• 1 año de garantía

Especificaciones técnicas

Preguntas frecuentes

¿Con qué generador lo puedo usar?
Su aplicación es con generadores de hasta 54.8 kVA a 220 V o de hasta 109 kVA a 440 V. Para 2 fases 3 hilos de 240/120 V, confirma con tu asesor.

¿En qué se distingue del ATS100A4P-M?
El ATS160A4P-M es de 160 A y el ATS100A4P-M, de 100 A: a 220 V uno llega a generadores de 54.8 kVA y el otro a 34.3 kVA. El de 160 A trae además 4 contactos auxiliares NA, contra 2 NA del ATS100A4P-M, y pesa 35 kg contra 25 kg.

¿Arranca solo el generador?
No tenemos ese detalle para este modelo: confirma con tu asesor qué necesita tu generador para trabajar con el ATS160A4P-M.

¿Sirve para 440 V o para 2 fases?
Sí: trabaja en 3 fases 4 hilos de 440/254 V y en 2 fases 3 hilos de 240/120 V. De fábrica viene para 3 fases 4 hilos a 220 V, así que confirma la configuración con tu asesor.

¿Se puede operar a mano?
Sí: su operación es dual, automática o manual.

¿Cuánto mide y cuánto pesa?
El gabinete mide 100 x 80 x 30 cm (alto x ancho x largo) y el equipo pesa 35 kg.

¿Quién lo instala?
Un electricista calificado, porque se conecta a la red y al generador. Confirma con tu asesor lo que necesitas para la instalación.

¿Qué garantía tiene?
1 año de garantía.
