Switch de Transferencia Automática Evans ATS100A4P-G12 | 100 A, 12 VCD

Evans ATS100A4P-G12: interruptor de transferencia automática con control de motor

El Evans ATS100A4P-G12 conecta tu instalación a dos fuentes de energía, la red (CFE) y una planta de luz, y pasa la carga de una a otra sin cambiar cables a mano. Además trae control de motor para un generador con batería de 12 VCD: maneja el motor de arranque y el combustible del generador. Es de 100 A y 4 polos, motorizado, de cuchillas y doble tiro, con operación automática o manual, en un gabinete metálico totalmente equipado y con 1 año de garantía.

Cómo trabaja

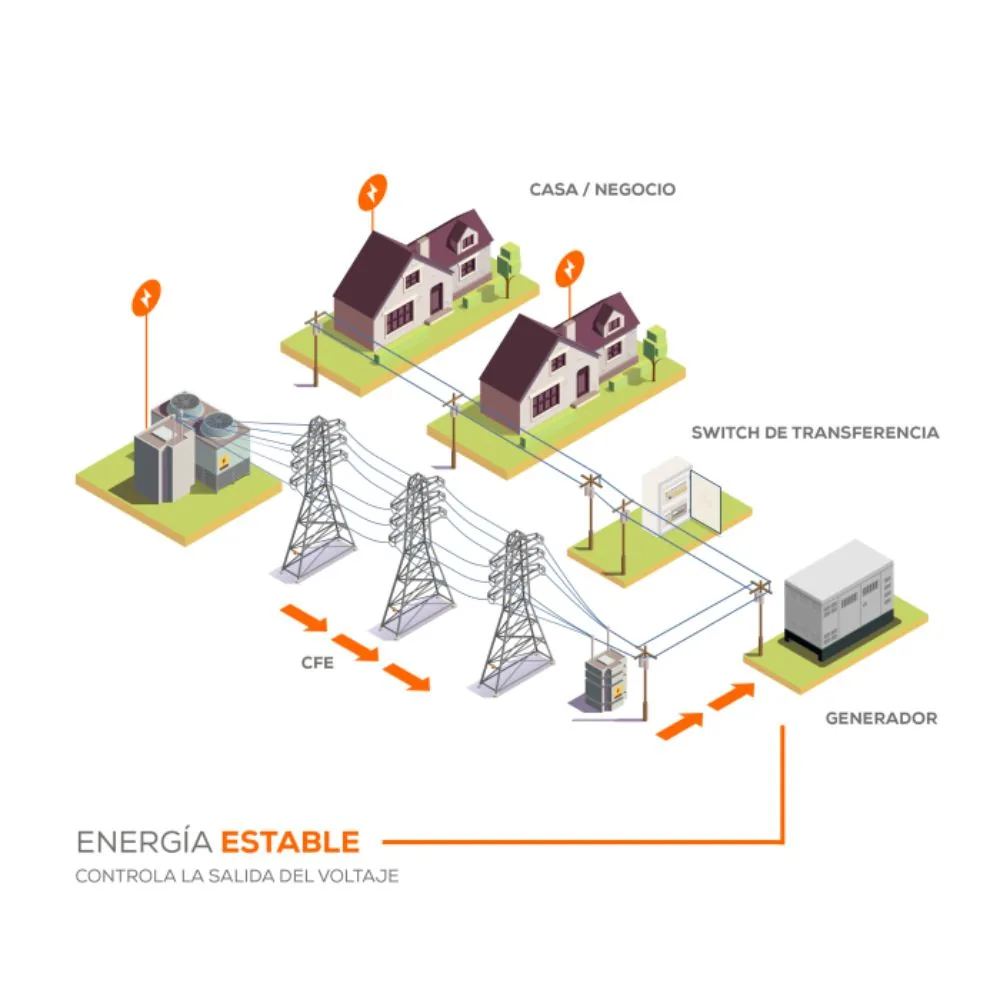

Entre la red, el generador y tu instalación va un interruptor que decide de dónde llega la energía. El ATS100A4P-G12 es de doble tiro: la instalación queda en la red o en el generador, nunca en las dos a la vez, y así la corriente del generador no regresa hacia la red. El cambio lo hace un motor, y también se puede operar a mano.

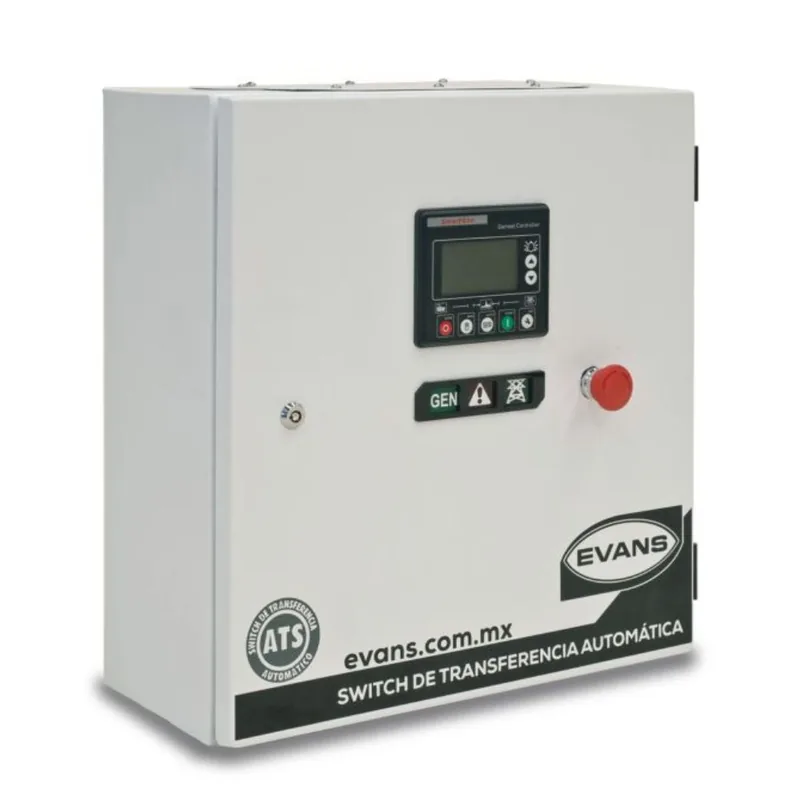

Lo que lo distingue es su control de motor. Se conecta a la batería de 12 VCD del generador, tiene una salida para el motor de arranque y una salida de combustible, las dos con positivo de batería, y una entrada para el bulbo de aceite, que trabaja con señal a tierra. En la puerta del gabinete lleva el controlador del generador, con pantalla y botones, como se ve en la foto.

Sus datos: 100 A, 10 kA y control de motor de 12 VCD

• 100 A: la corriente nominal, para la que está diseñado.
• 10 kA de corriente de corto tiempo: la corriente de falla que aguanta durante un tiempo corto.
• 12 VCD: el voltaje de la batería del generador con la que trabaja su control de motor.
• 3,000 y 8,000 ciclos: su vida útil, en ciclos de operación eléctrica y de operación mecánica.

Tiene dos contactos auxiliares normalmente abiertos de 1 A a 250 V, uno en cada posición. Su voltaje de operación es de 220 V, su corriente de operación es de 2 A y su ciclo de operación es de 15 s.

Sistemas de voltaje y generador

El ATS100A4P-G12 trabaja en 3 fases 4 hilos de 220/127 V o 440/254 V y en 2 fases 3 hilos de 240/120 V, a 60 Hz. De fábrica viene configurado para 3 fases 4 hilos a 220 V, con 4 clemas para medir el voltaje de la red (tres fases y neutro) y 2 clemas para el pulso de transferencia (red y generador) de la línea 3. Si tu instalación es de 440/254 V o de 2 fases, confirma la configuración con tu asesor antes de instalarlo.

Antes de elegir el generador, confirma con tu asesor qué capacidad le corresponde a tu sistema de voltaje, y que su motor trabaje con batería de 12 VCD y con las señales del control de motor.

Frente al ATS100A4P-M

En la misma línea está el ATS100A4P-M, también de 100 A. Así se comparan:

Si quieres que el tablero también maneje el arranque y el combustible de un generador con batería de 12 VCD, el que corresponde es el ATS100A4P-G12; si solo necesitas el interruptor, está el ATS100A4P-M. Y si tu instalación pide más corriente, revisa el ATS160A4P-M, de 160 A.

Gabinete, medidas y peso

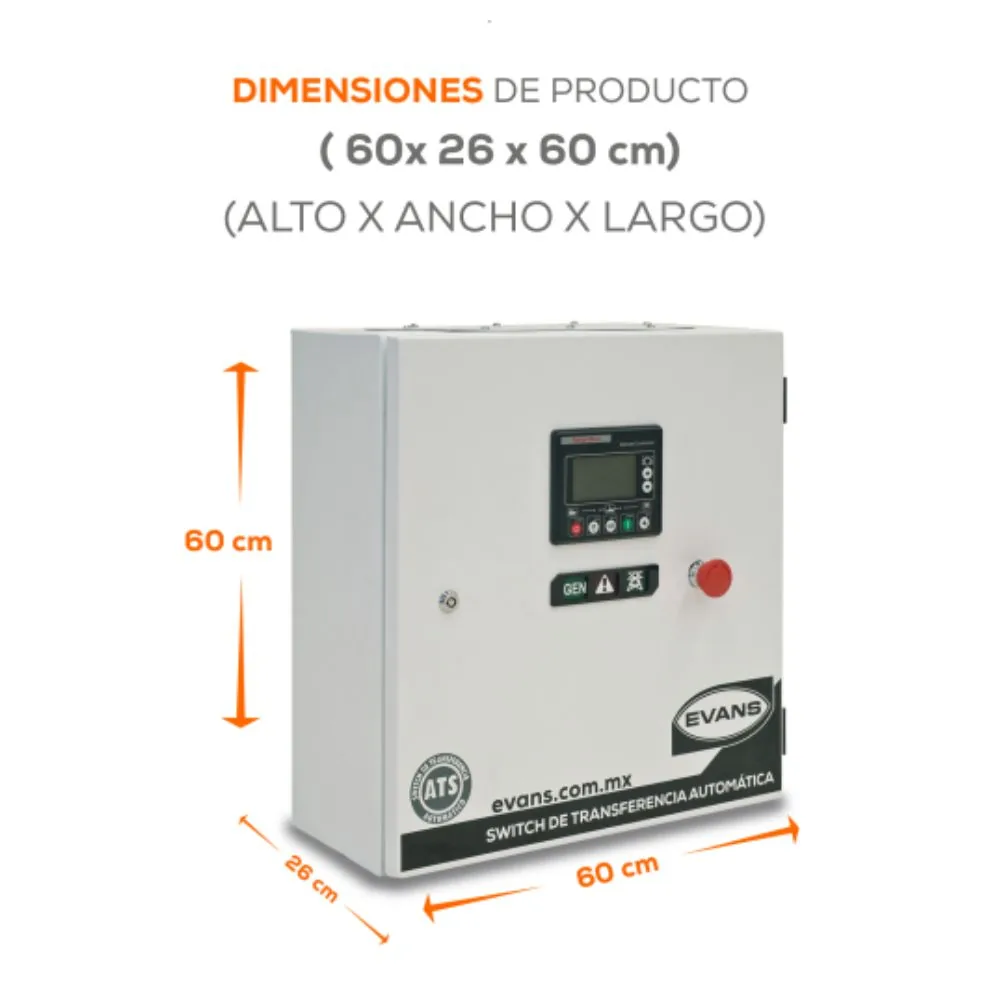

El ATS100A4P-G12 viene totalmente equipado en un gabinete metálico, con el controlador en la puerta. Mide 60 x 26 x 60 cm (alto x ancho x largo) y su peso neto es de 25 kg. La instalación de un interruptor de transferencia, y su conexión con el motor del generador, la debe hacer un electricista calificado.

Lo que lo define

• Interruptor de transferencia automática con control de motor, de 100 A y 4 polos
• Control de motor para generadores con batería de 12 VCD

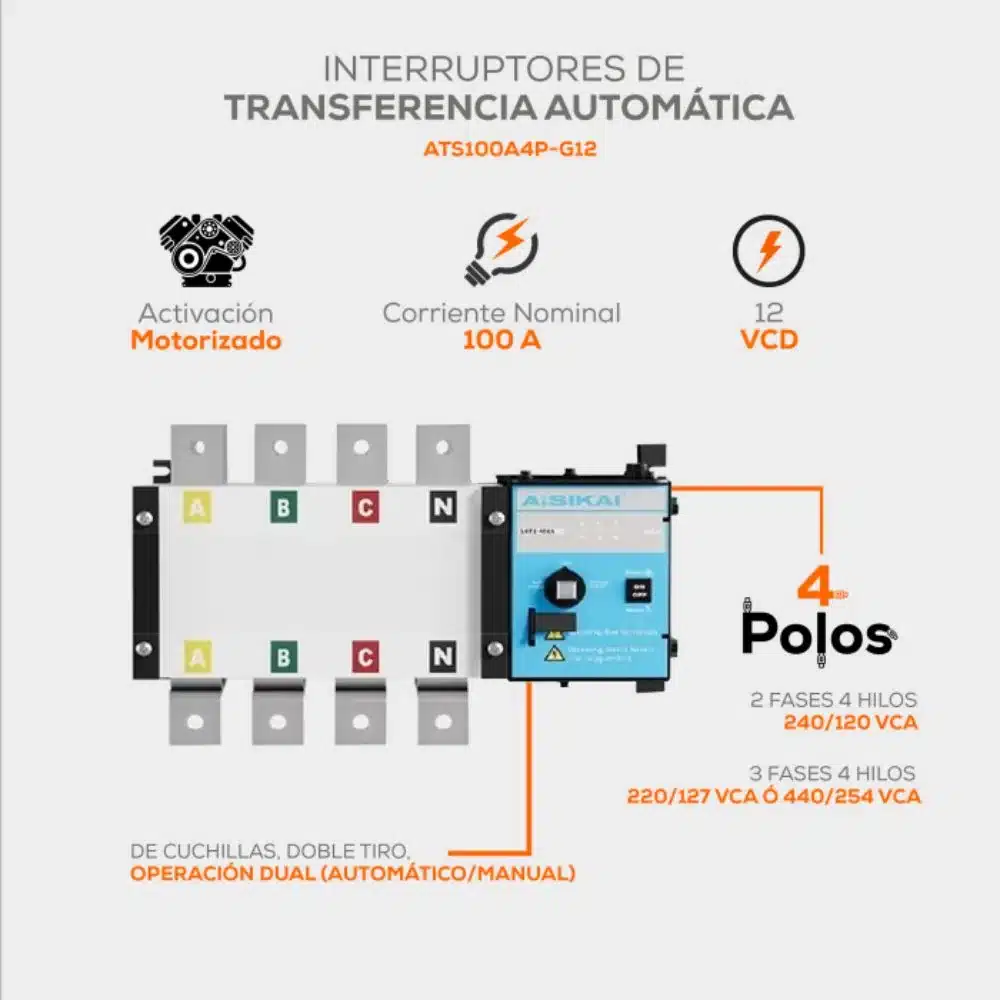

• Motorizado, de cuchillas y doble tiro, con operación automática o manual
• 3 fases 4 hilos de 220/127 V o 440/254 V, y 2 fases 3 hilos de 240/120 V
• Gabinete metálico de 60 x 26 x 60 cm, con el controlador en la puerta
• 1 año de garantía

Especificaciones técnicas

Preguntas frecuentes

¿Arranca solo el generador?
Para eso trae su control de motor: una salida para el motor de arranque y una salida de combustible, con positivo de batería, y una entrada para el bulbo de aceite, con señal a tierra. Trabaja con la batería de 12 VCD del generador. Antes de instalarlo, confirma con tu asesor que tu generador sea compatible.

¿Con qué generador lo puedo usar?
El ATS100A4P-G12 trabaja con un generador cuyo motor use batería de 12 VCD y acepte las señales de su control de motor (arranque, combustible y bulbo de aceite), en los sistemas de voltaje que admite. Qué capacidad de generador le corresponde, confírmalo con tu asesor.

¿En qué se distingue del ATS100A4P-M?
Los dos son de 100 A y tienen el mismo tipo de interruptor. El ATS100A4P-G12 suma el controlador en la puerta y el control de motor para un generador con batería de 12 VCD; el ATS100A4P-M no trae panel de control.

¿Sirve para 440 V o para 2 fases?
Sí: trabaja en 3 fases 4 hilos de 440/254 V y en 2 fases 3 hilos de 240/120 V. De fábrica viene para 3 fases 4 hilos a 220 V, así que confirma la configuración con tu asesor.

¿Se puede operar a mano?
Sí: su operación es dual, automática o manual.

¿Cuánto mide y cuánto pesa?
El gabinete mide 60 x 26 x 60 cm (alto x ancho x largo) y el equipo pesa 25 kg.

¿Quién lo instala?
Un electricista calificado, porque se conecta a la red, al generador y al motor del generador. Confirma con tu asesor lo que necesitas para la instalación.

¿Qué garantía tiene?
1 año de garantía.
